RT100200HE充电模块
作者： 来源：本站 发表时间：2025/5/8 19:42:21 浏览：次
结构尺寸
|
单位 |
参数 |
容许误差 |
备注 |
|
宽 |
218mm |
±0.5mm |

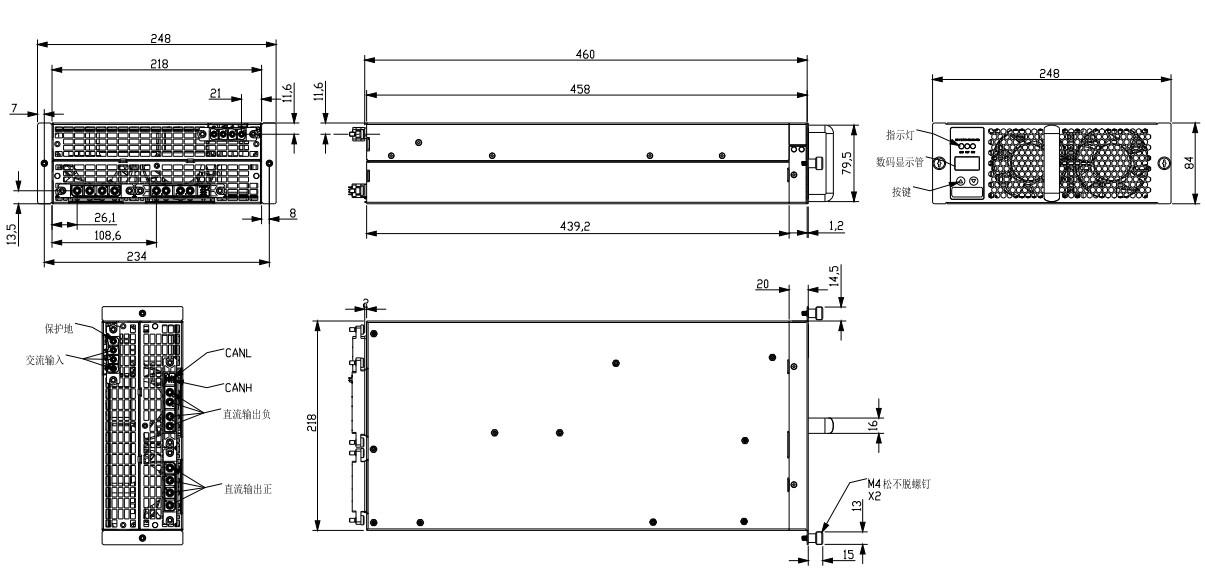

具体尺寸见结构外形图
|
|
高 |
84mm |
±0.3mm |
|
|
深 |
460mm |
/ |
|
|
净重 |
<9.8kg |
/ |
|
|
其他 |
后进线，后出线 |
||
输入特性
项目
单位
最小值
典型值
最大值
备注
输入范围
Vac
280
380
485
正常工作，323以下可以降载
输入极限电压
Vac
540
-
-
在此输入电压条件下，不损坏,容许关机
保护
输入频率范围
Hz
45
50/60
66
功率因数
0.99
@标称输入范围&50%~100%额定输出电流
THD
%
3.5
5
@380Vac输入，输入电压谐波失真度不大于1%；三相不平衡度不大于2% ；50%-100%额定输出功率
输入冲击电流
A
-
-
-
模块开机输入时的冲击电流小于等于最大输入电流有效值的 110%。
最大输入电流有效值=（输出电压*输出
电流）/（效率*线电压*功率因数）。
输入类型
三相三线+PE
输出特性
|
项目 |
单位 |
最小值 |
典型值 |
最大值 |
备注 |
|
输出电压范围 |
V |
40 |
- |
100 |
|
|
输出电压误差 |
% |
-0.5 |
- |
0.5 |
在恒压状态下，在输出电压可调范围内 |
|
稳压精度 |
% |
-0.5 |
- |
0.5 |
@标称输入范围和输出电压范围&0%~100%额定输 出电流 |
|
输出电压波纹系数 |
% |
-1 |
|
1 |
稳压条件下: @标称输入范围和输出电压范围 &0%~100%额定输出电流的峰值 |
|
最大输出电流 |
A |
- |
200A |
- |
|
|
输出电流调节范围 |
A |
1 |
- |
200A |
|
|
输出电流误差 |
% |
-1 |
|
1 |
不超过±0.3 A（设定的输出直流电流＜30 A）；不超过±1%（稳流状态，设定的输出直流电流≥30A） |
|
稳流精度 |
% |
-1 |
|
1 |
20%~100%额定输出电流 |
|
启动时间 |
S |
|
|
8 |
01 命令快速启动和 03 命令软启动，模块输出电压,从零上升至通信设置的电压值的时间不大于 8s。 |
|
启动过冲 |
% |
- |
- |
- |
模块应具备软启动功能，稳压工作开机启动过程中，输出电压过冲有效值不应大于 8V；稳流工作开机启动过程中，在设定的输出直流电流大于等于 30 A 时，输出电流过冲不应大于当前整定值的4%；在设定的输出直流电流小于 30 A 时，输出电流过冲不应大于 1A。 当模块从暂停状态恢复充电状态时，应同样满足 上述要求。 |
|
输出电流响应 |
|
|
|
|
模块正常工作响应电流调节，电流变化值≤20A 时，响应时间≤1s，电流变化值＞20A 时，响应时 间≤(ΔI/20)s。 |
|
均流不平衡度 |
% |
-5 |
3 |
5 |
最多可并联不少于 31 台； 50％～100％额定输出 电流； |
|
转换效率 |
% |
94 |
|
|
常温，额定输入输出电压，100％负载 |
|
温度系数 |
%/℃ |
-0.02 |
- |
0.02 |
|
|
待机功耗 |
W |
|
10 |
15 |
待机模式下，由于过温保护导致待机的情况例外 |
工作环境
|
项目 |
单位 |
最小值 |
典型 |
最大值 |
备注 |
|
工作温度范围 |
℃ |
-30 |
25 |
50 |
-30 ℃ 能半载启动， 功能正常， -20 ℃ ~+50℃能满载工作，功能正常；50℃可以降载，65 度以上关机 |
|
相对湿度 |
% |
5 |
- |
95 |
长期工作，无冷凝 |
|
海拔高度 |
m |
0 |
- |
2000 |
超过2000米，按照每升高100米功率降额1%的方式，进行降额使用 |
|
防护等级 |
GB 4208--2008中IP20 |
||||
|
三防保护要求 |
印刷线路板电路应进行防潮湿、防霉变、防盐雾处理。 |
||||
|
防锈(防氧化)保护要求 |
金属外壳和暴露在外的金属支架、零件应采取双层防锈措施，非金属外壳也具有防氧化保护膜或进行防氧化处理。 |
||||
|
散热方式 |
强迫风冷方式,前进后出,智能调速。 |
||||
贮存环境
|
项目 |
单位 |
最小值 |
典型值 |
最大值 |
备注 |
|
储存温度 |
℃ |
-40 |
－ |
75 |
|
|
相对湿度 |
% |
5 |
－ |
95 |
|
