R100100E1充电模块
作者： 来源：本站 发表时间：2025/5/8 21:33:40 浏览：次
结构尺寸
|
单位 |
参数 |
容许误差 |
备注 |
|
宽 |
210mm |
±0.5mm |

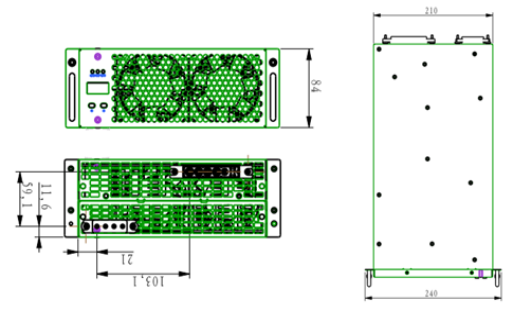

具体尺寸见结构外形图
|
|
高 |
84mm |
±0.3mm |
|
|
深 |
≤407mm |
/ |
|
|
净重 |
< 10kg |
/ |
|
|
其他 |
后进线，后出线 |
||
输入特性
|
项目 |
单位 |
最小值 |
典型值 |
最大值 |
备注 |
|
输入范围 |
Vac |
280 |
380 |
485 |
正常工作，323以下降载 |
|
输入频率范围 |
Hz |
45 |
50/60 |
66 |
|
|
功率因数 |
|
0.98 |
0.99 |
|
≥0.95（20%≤输出功率≤50%）；≥0.98（50%＜输出功率≤100%） |
|
THD |
% |
|
3.5 |
5 |
@380Vac输入，输入电压谐波失真度不大于1%；三相不平衡度不大于2% ；50%-100%额定输出功率 |
|
输入冲击电流 |
% |
- |
|
110 |
≤110%额定输入电流 |
|
输入类型 |
三相三线+PE |
||||
输出特性
|
项目 |
单位 |
最小值 |
典型值 |
最大值 |
备注 |
|
额定输出功率 |
W |
10000 |
|
|
|
|
输出电压范围 |
V |
35 |
- |
100 |
|
|
额定输出电流 |
A |
|
100 |
|
|
|
开机启动时间 |
s |
3 |
|
8 |
|
|
输出电压误差 |
% |
-0.5 |
- |
0.5 |
在恒压状态下，在输出电压可调范围内 |
|
稳压精度 |
% |
-0.5 |
- |
0.5 |
10%负载以上 |
|
输出电压波纹系数 |
% |
-1 |
|
1 |
|
|
限流值调节范围 |
A |
1 |
- |
100 |
|
|
输出电流误差 |
% |
-1 |
|
1 |
不超过±1%（稳流状态，设定的输出直流电流≥30 A）；不超过±0.3 A（设定的输出直流电流＜30 A） |
|
稳流精度 |
% |
-1 |
|
1 |
20%~100%额定输出电流 |
工作环境
|
项目 |
单位 |
最小值 |
典型 |
最大值 |
备注 |
|
工作温度范围 |
℃ |
-30 |
25 |
75 |
-30℃能半载启动，功能正常，-20℃~+55℃能满载工作，功能正常；55℃以上降载，75度以上关机 |
|
相对湿度 |
% |
5 |
- |
95 |
长期工作，无冷凝 |
|
海拔高度 |
m |
0 |
- |
2000 |
超过2000米，按照每升高100米功率降额1%的方式，进行降额使用 |
|
防护等级 |
GB 4208--2008中IP20。 |
||||
|
三防保护要求 |
印刷线路板电路应进行防潮湿、防霉变、防盐雾处理。 |
||||
|
防锈(防氧化)保护要求 |
金属外壳和暴露在外的金属支架、零件应采取双层防锈措施，非金属外壳也具有防氧化保护膜或进行防氧化处理。 |
||||
|
散热方式 |
强迫风冷方式,前进后出,智能调速。 |
||||
贮存环境
|
项目 |
单位 |
最小值 |
典型值 |
最大值 |
备注 |
|
储存温度 |
℃ |
-40 |
－ |
75 |
|
|
相对湿度 |
% |
5 |
－ |
95 |
|
