AVR200-100充电模块
作者： 来源：本站 发表时间：2025/5/8 15:43:13 浏览：次
结构尺寸
|
单位 |
参数 |
容许误差 |
备注 |
|
宽 |
240mm |
±0.5mm |

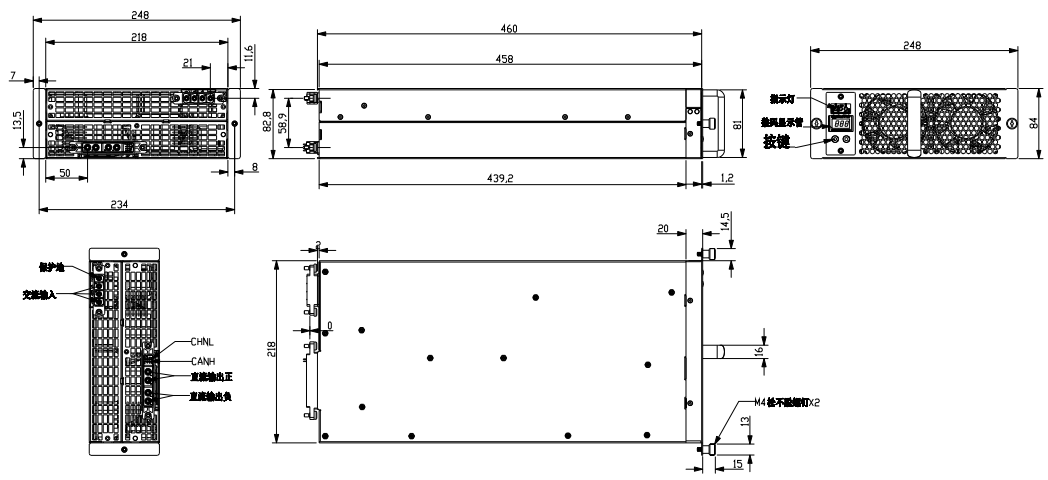

具体尺寸见结构外形图
|
|
高 |
84mm |
±0.3mm |
|
|
深 |
460mm |
/ |
|
|
净重 |
< 9.8kg |
/ |
|
|
其他 |
后进线，后出线 |
||
输入特性
项目
单位
最小值
典型值
最大值
备注
输入范围
Vac
280
380
485
正常工作，323以下可以降载
输入频率范围
Hz
45
50/60
66
功率因数
0.99
@标称输入范围&50%~100%额定输出电流
THD
%
3.5
5
@380Vac输入，输入电压谐波失真度不大于1%；三相不平衡度不大于2% ；50%-100%额定输出功率
输入冲击电流
A
-
-
40
输入类型
三相三线+PE
输出特性
项目
单位
最小值
典型值
最大值
备注
输出电压范围
V
80
-
200
输出电压误差
%
-0.5
-
0.5
在恒压状态下，在输出电压可调范围内
稳压精度
%
-0.5
-
0.5
@标称输入范围和输出电压范围&0%~100%额定输出电流
输出电压波纹系数
%
-1
1
稳压条件下: @标称输入范围和输出电压范围&0%~100%额定输出电流的峰值
额定输出电流
A
-
100A
-
输出电流调节范围
A
1
-
102.5
输出电流误差
A
-1
1
不超过±0.3 A（20A＜设定的输出直流电流＜30 A）；
不超过±1%（稳流状态，设定的输出直流电流≥30 A）
稳流精度
%
-0.8
0.8
20%~100%额定输出电流
启动时间1
S
1.5
2.5
3
01快速启动命令
启动时间2
S
2.5
3.0
3.5
03启动命令
启动过冲
%
-1
-
1
均流不平衡度
%
-5
3
5
最多可并联不少于31台； 50％～100％额定输出电流；
转换效率
%
93.5
94.0
94.2
常温，额定输入输出电压，50％～100％额定输出电流
温度系数
%/℃
-0.02
-
0.02
待机功耗
W
8
10
15
待机模式下，由于过温保护导致待机的情况例外
工作环境
|
项目 |
单位 |
最小值 |
典型 |
最大值 |
备注 |
|
工作温度范围 |
℃ |
-30 |
25 |
50 |
-30℃能半载启动，功能正常，-20℃~+50℃能满载工作，功能正常；50℃可以降载，65度以上关机 |
|
相对湿度 |
% |
5 |
- |
95 |
长期工作，无冷凝 |
|
海拔高度 |
m |
0 |
- |
2000 |
超过2000米，按照每升高100米功率降额1%的方式，进行降额使用 |
|
防护等级 |
GB 4208--2008中IP20。 |
||||
|
三防保护要求 |
印刷线路板电路应进行防潮湿、防霉变、防盐雾处理。 |
||||
|
防锈(防氧化)保护要求 |
金属外壳和暴露在外的金属支架、零件应采取双层防锈措施，非金属外壳也具有防氧化保护膜或进行防氧化处理。 |
||||
|
散热方式 |
强迫风冷方式,前进后出,智能调速。 |
||||
贮存环境
|
项目 |
单位 |
最小值 |
典型值 |
最大值 |
备注 |
|
储存温度 |
℃ |
-40 |
－ |
75 |
|
|
相对湿度 |
% |
5 |
－ |
95 |
|
